Qué es un diagrama polar
Un diagrama polar —la polar, para abreviar— es la tabla de velocidades de tu barco. Responde a una sola pregunta, pero para cada combinación de viento y rumbo: ¿a qué velocidad navega este barco con esta intensidad de viento y este ángulo respecto al viento?
Está organizado como una cuadrícula:
- Cabecera: la velocidad del viento real (TWS) en nudos, por ejemplo 8, 12, 16, 20
- Primera columna: el ángulo del viento real (TWA) en grados, por ejemplo 45°, 60°, 90°, 120°, 150°, 180°
- En las celdas: la velocidad del barco en nudos
Una celda se lee así: con 12 nudos de viento real y 90° respecto al viento, el barco navega a 7,0 nudos. Si trazas esos mismos valores como una curva alrededor de un círculo, obtienes la forma característica que da nombre a la polar: hundida en ceñida, abombada a un descuartelar.
Por qué no basta con una velocidad de crucero
La mayoría de las planificaciones trabaja con una sola cifra: cinco nudos, seis nudos, lo que el barco «suele hacer». Esa cifra no es correcta para ningún rumbo.
- En ceñida, un barco de crucero es bastante más lento que su velocidad de crucero, y cuanto más se acerca el rumbo al viento, más se desploma la velocidad.
- A un través con viento fresco, el mismo barco navega notablemente más rápido.
- En popa vuelve a perder, porque la velocidad del barco resta viento aparente.
- En la zona muerta no avanza en absoluto: allí la velocidad es cero y el rumbo hay que ganarlo ciñendo.
Una cifra fija promedia todo eso. En una etapa corta apenas se nota. En una jornada de 40 millas se convierte enseguida en una hora de diferencia, y es justo esa hora la que decide si llegas con luz o buscando el faro del puerto.
De dónde sacar tu polar
- Del diseñador o de la asociación de clase. Muchos barcos de serie tienen polares publicadas.
- De los datos de medición. Los certificados ORC contienen velocidades calculadas por ángulo e intensidad de viento.
- De software de regatas. Allí las polares suelen guardarse como archivo
.pol, a veces como.csv. - De tus propios registros. Si durante una temporada anotas viento, ángulo y velocidad en el agua en el cuaderno, puedes rellenar la tabla tú mismo. Es la versión más honesta, porque refleja tu casco con tu inventario de velas y tu incrustación.
- Como aproximación. Si no tienes nada de eso, una polar deducida de tu velocidad de crucero sigue siendo mejor que una cifra fija: la forma es aproximadamente correcta, solo la altura es una estimación.
Qué hace la app con ella

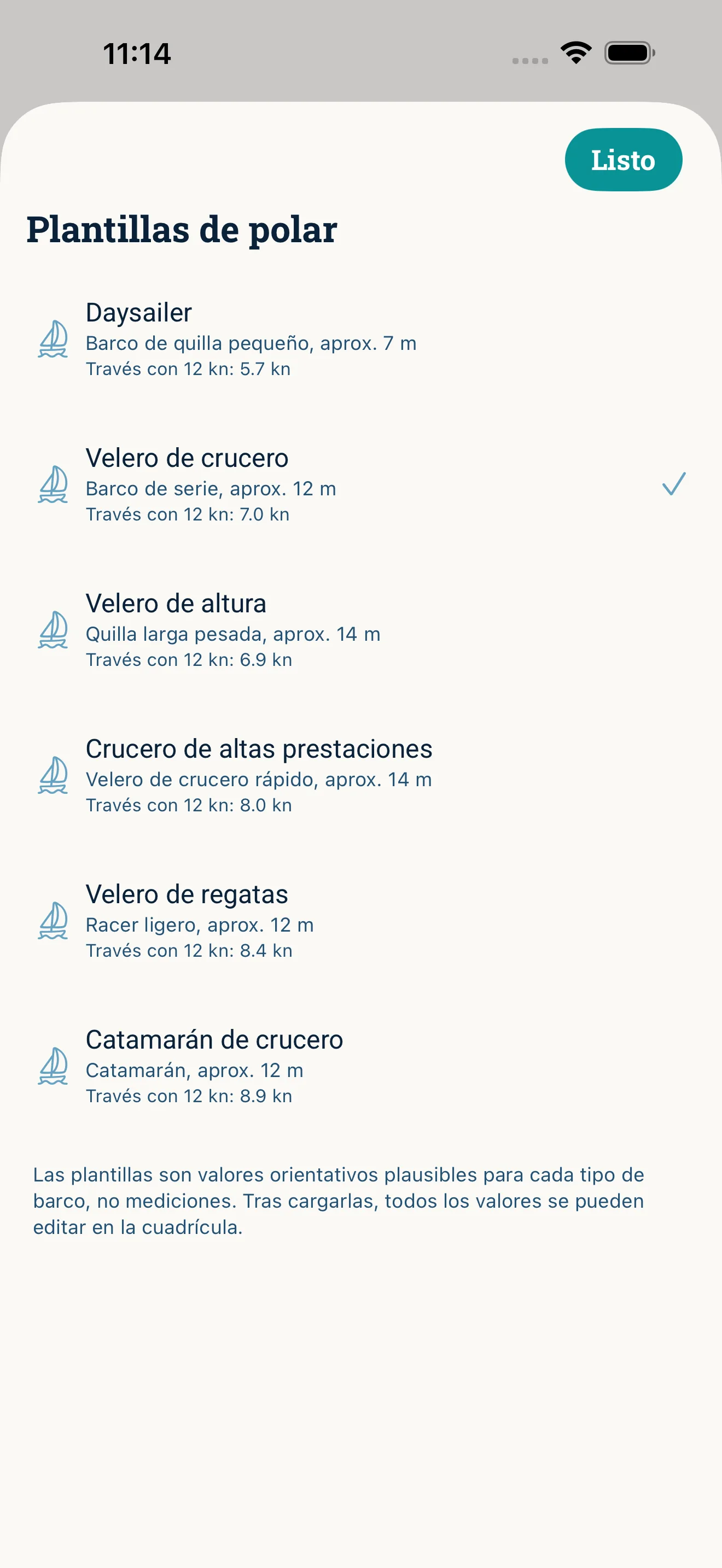

En NauticCalc guardas la polar una vez en el perfil del barco. A partir de ahí interviene en tres puntos de la planificación:
- La hora de llegada usa, en cada etapa, la velocidad que corresponde a la intensidad y al ángulo del viento, interpolada entre los valores de la tabla.
- El aviso de zona muerta aparece cuando el rumbo va demasiado ceñido. En lugar de una ETA imposible de mantener a vela, se te advierte de que habrá que ceñir o navegar a motor.
- El plan de ceñida y trasluchada calcula los rumbos de ambos bordos, el rodeo respecto a la ruta directa y el tiempo a vela, y coloca el punto de virada en tu ruta si así lo quieres.
Errores habituales
- Usar polares de regata para crucero. Suponen agua plana, casco limpio y una tripulación que ajusta sin parar. En crucero los valores reales quedan por debajo.
- Confundir viento real y aparente. La polar trabaja con el viento real. Introducir los valores del instrumento (aparente) desplaza toda la tabla.
- Olvidar el estado de la mar. Una polar vale para agua plana. Con ola corta ya no se cumple en ceñida: conviene dejar margen.
- Una cuadrícula demasiado tosca. Cuatro intensidades y seis ángulos bastan para planificar. Dos ángulos son muy pocos, porque entonces la app interpola justo por encima del rango que importa.
En resumen
Un diagrama polar convierte una hora de llegada adivinada en una calculada. El esfuerzo es único —importar un archivo o cargar una plantilla— y el beneficio te acompaña en cada etapa: una ETA a la medida de tu barco, un aviso antes de que el rumbo deje de ser navegable a vela y un plan de ceñida que ya incluye el rodeo.
